Strukturální složení a mechanické sestavení

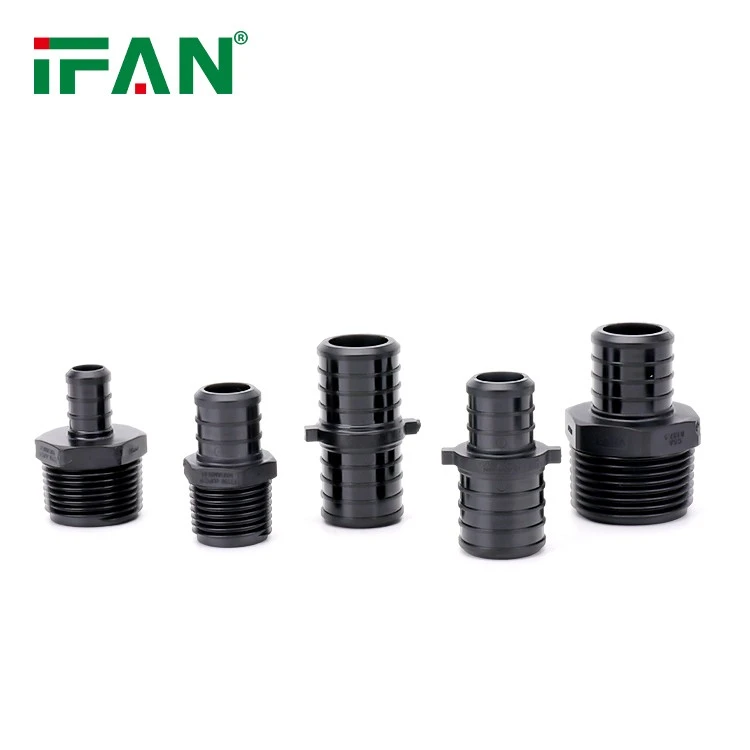

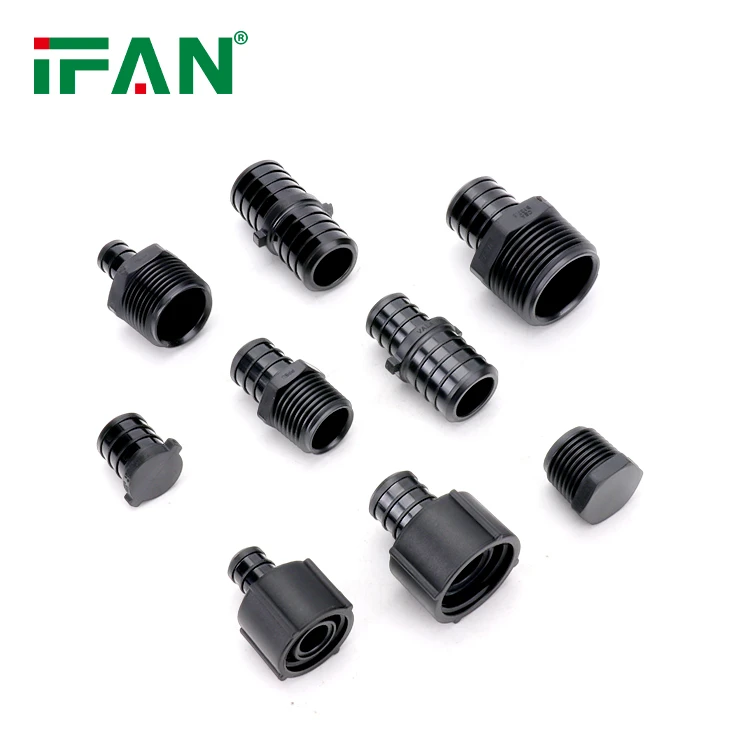

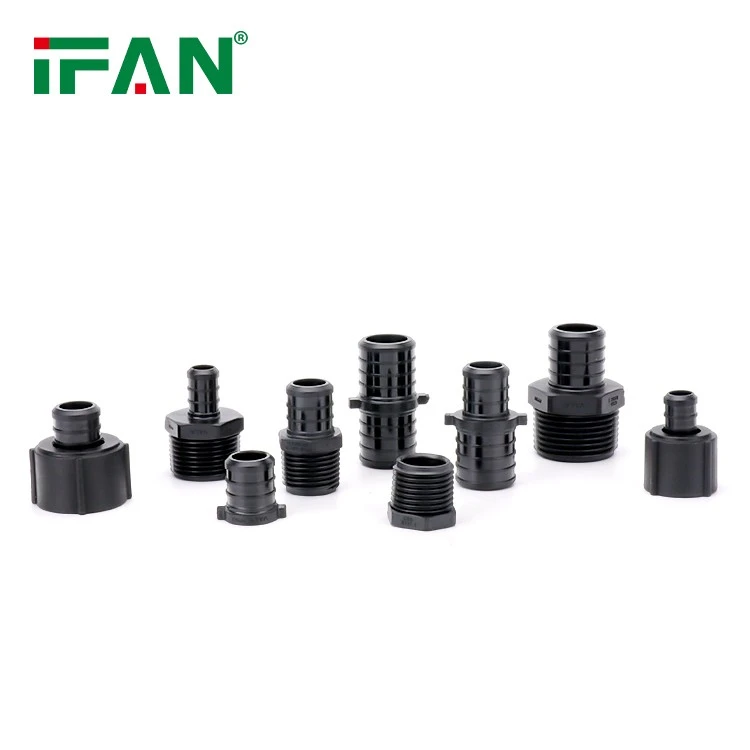

Posuvné kování IFAN BS 7291 PEX má třídílnou strukturu: vnitřní mosaz nebo vložka PPSU, elastomerní těsnicí kroužky a vnější posuvný rukáv. Tento typ montáže používá mechanickou kompresi posunutím rukávu přes rozšířenou trubku PEX, která tlačí trubku na vložku a těsnicí kroužky. Vnitřní geometrie vložky zahrnuje anti-pull hřebeny pro zvýšení axiální retence. Vnější rukáv se vyrábí s hladkými vnitřními povrchy a rozšířenými hranami, aby se snížilo tření během instalace. Všechny strukturální prvky jsou rozměrově koordinovány, aby se zajistila soustřednost a udržovala dodržování předpisů BS 7291.
Základní materiály a standardy surovin
Kovové části montáže jsou obvykle vyrobeny z mosazné CW617N, která se přizpůsobuje EN 12165 nebo dezincifikační mosazi (DZR) pro zvýšenou trvanlivost v agresivních vodních podmínkách. Nekovové složky, jako je PPSU (polyfenylsulfon), jsou pocházejí z certifikovaných dodavatelů a formovány za kontrolovaných tepelných cyklů. Všechny použité materiály jsou v souladu s WRAS a BS 6920 pro použití v systémech pitné vody. Každá šarže příchozí suroviny je ověřena pomocí testů čistoty spektrometrie a pryskyřice. V této fázi začíná výrobní sledovatelnost a spojuje pozemky materiálu s každým výrobním během.
Povrchová úprava a integrita povlaku
Mosazné vložky mohou být dokončeny niklem nebo chromovým pokovováním pro zvýšenou odolnost proti korozi a stabilitu povrchu. Tloušťka povlaku se pohybuje od 8 um do 15 um a je ověřena pomocí senzorů vířivých proudů. Poltivování PPSU, které jsou ze své podstaty odolné vůči škálování a korozi, podléhají ultrazvukovému čištění po lisování, aby se odstranily zbytky uvolňování. Všechny komponenty ošetřené povrchem podléhají testování solí na SPREAM na ISO 9227 a testy ponoření vody pro simulaci stárnutí pole. Vizuální inspekce a testy peel adhesion jsou také součástí konečného přijetí kritérií pro potažené části.
Elastomerová těsnění a inženýrství s kruhovým drážkou
Na obrobených drážkách vložky vložky jsou instalovány gumové O-kroužky EPDM. Tyto O-kroužky se vyrábějí tak, aby splňovaly standardy BS en 681-1 pro elastomerní těsnění v chladné a horké vodě. Konstrukce drážky zajišťuje kompresi bez nadměrné deformace. Dimenzionální kontrola šířky drážky a hloubky se dosahuje obrábění CNC a měřeno pomocí mikrometrů. Maziva aplikovaná během instalace musí být schválena WRAS, aby se zabránilo degradaci těsnění. Kompresní sada, prodloužení a odolnost proti trhu jsou testovány na ASTM D395 a D412.
Posuvné vlastnosti rukávu a funkční testování
Posuvný rukáv, obvykle vyrobený z nerezové oceli nebo eloxovaného hliníku, je rozhodující pro vytvoření mechanického zámku. Vnitřní průměr rukávu je přesně spojen s rozšířeným vnějším průměrem potrubí s tolerancí ± 0. 05 mm. Exteriér rukávu je hladký a odolný vůči korozi. Funkční testování zahrnuje testování inzerční síly a testy axiálního vytahování pro ověření síly držení. Ty jsou prováděny pomocí hydraulických lisů a senzorů síly, přičemž výsledky jsou zaznamenány k potvrzení souladu s mechanickými retenčními parametry v BS 7291.
Rozměrová přesnost a kontrola tolerance
Kování se vyrábí v přísných rozměrových tolerancích, obecně v rámci ± 0. 05 mm v kritických rozměrech, jako je vkládání vnějšího průměru, rozestupy drážky a průměr rukávu. Mezi použité měřicí nástroje patří třmeny, laserové mikrometry a 3D souřadnicové měřicí stroje (CMM). Shoda s BS 7291-2 Část 2 Specifikace zajišťují univerzální přizpůsobení s kompatibilními systémy PEX. Ukázkové testování z každé výrobní dávky zahrnuje plně rozměrové zprávy a páření s BS 7291- Certified PEX TUBING.
Protokoly testování hydrostatického tlaku a úniku
Pro zajištění výkonu za pracovních podmínek podstupují všechny armatury testování tlaku při 1,5 až 2násobku jejich jmenovitého provozního tlaku. Mezi typické testy patří testy hydrostatického úniku při 16 baru po dobu 30 minut a testy tlaku prasknutí přesahující 50 bar. Tyto postupy potvrzují integritu těsnění a mechanickou pevnost při statickém i dynamickém zatížení. Kromě toho jsou testovány kování na únik při zvýšených teplotách (obvykle 95 stupňů) pro simulaci podmínek poptávky v maximálním poptávce. Poruchy jsou zaznamenány a spouštějí kořenové příčiny protokoly pro vyšetřování ISO 9001: 2015.
Testy tepelné a mechanické trvanlivosti
Fittingy jsou podrobeny tepelnému cyklování od 0 stupně do 95 stupňů pod tlakem, aby se v průběhu času replikovaly použití v reálném světě. Po 5, cykly 000+ jsou vzorky kontrolovány z hlediska rozměrové změny, degradace těsnění a praskání. Simulace stárnutí jsou také prováděny prodlouženou expozicí vyhřívané chlorované vodě. Mechanická vytrvalost je ověřena pomocí vibračních a ohybových zátěžových testů, aby se replikoval pohyb stěny nebo posun potrubí. Výsledky se měří proti kritérii výkonu BS 7291 a měřítku vnitřní trvanlivosti.
Ovládání montážní linky a inline postupy QA
Fittings prochází strukturovanou výrobní linkou s kontrolními body při přípravě materiálu, obrábění CNC, montáž O-kroužku a konečném nahromadění. Vizuální inspekce jsou doplněny systémy strojního vidění pro detekci trhlin, otřepů nebo nesouladu. V závěrečné fázi se aplikují testy úniku vzduchu a tlaku. Operátoři sledují SOP a každá šarže je na skenování čárového kódu do systému Ifana sledovatelnosti. Odmítnuté komponenty jsou karantény a podrobeny analýze kořenových příčin, aby se zabránilo opakování.
Závěr: Přesnost a shoda v IFAN BS 7291 PEX Slide Fittings
Každé odolné montáž PEX IFAN odolné BS 7291 je výsledkem podrobného inženýrství a přísné kontroly kvality. Od výběru mosazných slitin po testování tepelné vytrvalosti se každý krok vyrovnává s výkonovými standardy ve Velké Británii a mezinárodními očekáváními. Fittings prokazuje rozměrovou konzistenci, mechanickou spolehlivost a výkon těsnění ověřený kontrolovaným testováním a plnou sledovatelností procesu. Postaveno pro splnění požadavků komplexního prostředí PEX potrubí, Ifanovy armatury dokládají technickou spolehlivost a integritu výroby.
